IHURMO Het doel is om de terminologie die gebruikt wordt bij kranen te verduidelijken, door heldere uitleg en inzicht te geven in de taal die gebruikt wordt bij kraanbediening, onderhoud en veiligheidsprotocollen.

Door u vertrouwd te maken met deze specialistische kraantermen, bent u beter in staat effectief te communiceren in kraangerelateerde omgevingen, de veiligheid op de werkplek te verbeteren en kraanwerkzaamheden te optimaliseren.

Kraanterminologie A

• Luchtkraan: Een kraan die in de lucht opereert, meestal een kraan die op een helikopter is gemonteerd of een gespecialiseerde vliegende kraan.
• All-terrain kraan: Deze kranen zijn ontworpen voor veelzijdigheid en kunnen op diverse terreinen navigeren en werken.
• Hulptakel: Een aanvullend hijssysteem op een kraan, dat vaak een hogere snelheid en een lichter hefvermogen biedt in vergelijking met de hoofdtakel.
• Abnormale bedrijfsomstandighedenOmgevingsomstandigheden die ongunstig of schadelijk zijn voor de werking van een kraan, zoals extreme temperaturen, corrosieve atmosferen, overmatig stof, vocht of gevaarlijke locaties.
• Axiale belasting: De kracht die langs de as van de kraanconstructie werkt, meestal het gevolg van het gewicht van de kraan zelf plus eventuele extra lasten die worden getild, en die zowel compressie als spanning kan veroorzaken.

Kraanterminologie B

• Beaufortschaal (Schaal van de Beaufortwindkracht): Een schaal die gebruikt wordt om de windsnelheid en de bijbehorende effecten op land en zee te meten.
• Boom: Een cruciaal onderdeel van de kraan, meestal een lange, uitschuifbare arm, is verantwoordelijk voor het bereik en de hefboomwerking die nodig zijn voor hijswerkzaamheden. Zie ook "Giek".
• Boom Vrachtwagen KraanEen giek-vrachtwagenkraan is een mobiele kraan die op een vrachtwagenchassis is gemonteerd en is voorzien van een telescopische of scharnierende giek die uitschuift om zware lasten te tillen en te verplaatsen.
• Brug: Het structurele element van een bovenloopkraan dat het werkgebied overspant en de trolley en takel ondersteunt.
• Brugreizen: De beweging van een bovenloopkraan langs de rails, waardoor deze een groter werkgebied kan bestrijken.
• BallastEen gewicht dat aan de basis van een kraan wordt toegevoegd om de stabiliteit tijdens hijswerkzaamheden te verbeteren; het draait niet mee wanneer de kraan zwaait.
• BalkEen horizontaal constructie-element dat lasten draagt ​​en de afstand tussen steunpunten overbrugt. Het wordt vaak gebruikt in kraansystemen om sterkte en stabiliteit te bieden.
• RemEen apparaat dat wordt gebruikt om de beweging van de kraan te vertragen of te stoppen, waardoor een veilige werking wordt gewaarborgd door het laten zakken van lasten te controleren en onbedoelde bewegingen te voorkomen.

Kraanterminologie C

• CHAS: Een brancheaccreditatie-instantie.
• Opruiming: De veilige afstand tussen een kraan en eventuele omringende obstakels zorgt voor operationele veiligheid.
• Conducteurs op brug/startbaan: Elektrische geleiders die de bewegingen van de kraan aandrijven, geplaatst langs de brug of rails.
• Contractlift: Een gespecialiseerde dienst waarbij een bedrijf een complete hijsoplossing levert, inclusief kranen, kraanmachinisten en bijbehorend personeel.
• controller: Het onderdeel dat de stroomtoevoer naar de motor van de kraan regelt en zo de bewegingen ervan aanstuurt.
• Roestvrij: Materialen of coatings die ontworpen zijn om corrosie op kraanonderdelen te voorkomen, waardoor een lange levensduur en betrouwbaarheid worden gewaarborgd.
• tegengewicht: Zware gewichten worden gebruikt om het gewicht dat door een kraan wordt getild in evenwicht te houden, waardoor stabiliteit wordt gewaarborgd en kantelen wordt voorkomen.
• Krab: Zie “Trolley.”
• Kraan: Een mechanisch apparaat dat is ontworpen om zware lasten te tillen en te laten zakken, met behulp van een systeem van kabels, katrollen en een krachtbron.
• Rupskraan: Een kraan gemonteerd op een rupsonderstel, wat zorgt voor uitstekende mobiliteit op oneffen of moeilijk begaanbaar terrein.

Kraanterminologie D

• Trommel: Een cilindrisch onderdeel waaromheen de hijskabel is gewikkeld, waardoor lasten kunnen worden gehesen en neergelaten.
• Slop: Het uiteinde van een touw of ketting tegenover waar de belasting wordt aangebracht.
• Dode lading: Het gewicht van de kraan zelf of andere permanente constructieonderdelen, dat constant blijft tijdens het gebruik van de kraan.
• Dokkraan: Gelegen aan de kade, gebruikt voor het laden en lossen van scheepslading.

Kraanterminologie E

• Elektrische bovenloopkraan (EOTC): Een elektrisch aangedreven kraan die zich voortbeweegt over een vaste bovenliggende rails, die veelvuldig wordt gebruikt in industriële omgevingen.
• NoodstopEen noodstop (E-stop) is een veiligheidsmechanisme in industriële machines dat de werking van de apparatuur onmiddellijk stopt in geval van nood.

Kraanterminologie F

• Drijvende kraan: Een kraan gemonteerd op een ponton of ander drijvend platform, gebruikt voor maritieme constructie en andere toepassingen aan het water.
• FlensEen uitstekende rand of velg op een kraanonderdeel, zoals een wiel of balk, die zorgt voor stevigheid en stabiliteit en bevestiging aan andere onderdelen mogelijk maakt.
• VoethoekDe hoek die wordt gevormd aan de basis van de steunpoten van een kraan, die van invloed is op de stabiliteit en de lastverdeling.
• Wrijving RemEen remmechanisme dat de beweging van een kraan vertraagt ​​of stopt door wrijving te creëren tussen remblokken en bewegende onderdelen.
• SteunpuntHet draaipunt waaromheen de giek of hefboom van een kraan roteert, waardoor het tillen en verplaatsen van lasten mogelijk wordt.

Kraanterminologie G

• Brugkraan: Een kraan die op een vaste portaalconstructie werkt en een stabiel platform biedt voor hijswerkzaamheden.
• General Crane: Een veelzijdige kraan, geschikt voor een breed scala aan hijswerkzaamheden.
• Reusachtige cantileverkraan: Een kraan die zich kenmerkt door zijn grote vrijdragende ligger, die een groter bereik en hefvermogen biedt.
• Bruto lading: Het totale gewicht van een last, inclusief het te tillen object en alle hijsmaterialen zoals stroppen, sluitingen en haken.
• Versnellingsbak: Een verwijderbare plaat of paneel biedt toegang voor onderhoud of inspectie.
• Bodemcondities: De fysieke kenmerken van de bodem of het terrein op een bouwlocatie, waaronder factoren zoals bodemtype, draagvermogen en ondergrondse kenmerken, kunnen van invloed zijn op de bouwactiviteiten en de stabiliteit van de apparatuur.

Kraanterminologie H

• Havenkraan: Een gespecialiseerde kraan, ontworpen voor gebruik in havens en aanlegplaatsen, voor het hanteren van vracht en het ondersteunen van maritieme activiteiten.
• Zware kraan: Een kraan met een hoog hefvermogen, ontworpen voor het hanteren van extreem zware lasten.
• Hefhoogte (HOL): De verticale afstand die de haak van een kraan kan afleggen, gemeten van het laagste tot het hoogste punt.
• Hijsen: Het mechanisme dat verantwoordelijk is voor het heffen en laten zakken van lasten op een kraan, bestaat doorgaans uit een motor, een trommel en een staalkabel.
• Hijskabel: Een hijskabel is een flexibele stalen kabel, gemaakt van in elkaar gedraaide draden en strengen die rond een kern zijn gewikkeld. Hij is ontworpen voor hijs- en hefwerkzaamheden.
• Hijsbeweging: De gecontroleerde beweging van het hijssysteem voor het heffen en verplaatsen van de last.

Kraanterminologie I

• Gebruik binnenshuis: Verwijst naar apparatuur die geschikt is voor gebruik in afgesloten ruimtes, zoals fabrieken en magazijnen.
• Industrieel gebruik: Hijswerkzaamheden die worden uitgevoerd in industriële omgevingen, vaak met zware machines of materialen.
• Isolatie: Er zijn beschermende maatregelen genomen om de kraanonderdelen te beschermen tegen extreme temperaturen, vocht en andere omgevingsfactoren.

Kraanterminologie J

• Fok: De horizontale arm van een kraan die uitsteekt vanaf de giek of toren en de takel en het lastblok ondersteunt.
• Jib lengte: De totale lengte van de giek beïnvloedt het bereik en het hefvermogen van de kraan bij verschillende radii.
• Gezamenlijk: Een kraanverbinding verwijst naar het verbindingspunt. tussen twee kraanonderdelen die het mogelijk maakt beweging en articulatieulatie, waardoor de kraan om te presteren functies zoals als zwenken, telescopischopenen, vouwen, knkukken, en luffing.

Kraanterminologie K

• Kilo-Newton (kN): Een eenheid van kracht die gewoonlijk wordt gebruikt om het gewicht van lasten in metrische maten uit te drukken.

Kraanterminologie L

• Waterpas verstelbare kraan: In deze type kraan Het is ontworpen om de hoogte van de haak te behouden tijdens het luffen (het veranderen van de hoek van de fok), waardoor een nauwkeurige positionering van de lading mogelijk is.
• Hefhoek: De hoek tussen de hijskabel en een verticale lijn beïnvloedt het hefvermogen van de kraan bij verschillende radii.
• Hefvermogen: Het maximale gewicht dat een kraan veilig kan tillen, varieert afhankelijk van factoren zoals de positie van de last en de configuratie van de kraan.
• Hijsbereik: De maximale horizontale afstand die een kraan met een last kan verplaatsen, wordt vaak beïnvloed door de lengte van de giek en de uitschuifbare arm.
• Laden: Het object dat door de kraan wordt opgetild of verplaatst.
• Laad capaciteit: Het maximale hijsgewicht van kranen.
• Laadblok: Een onderdeel aan het uiteinde van de hijskabel dat bestaat uit katrollen en een haak voor bevestiging aan de last.
• Laadlijn: De staalkabel die de hijstrommel met het lastblok verbindt, is verantwoordelijk voor het heffen en laten zakken van de last.
• Luff: Het omhoog of omlaag bewegen van de giek van een kraan om de hijsradius en -hoogte aan te passen.
• Luffer: Zie “Zwaaikraan”.
• Giek-verstelkraan: Een kraan uitgerust met een verstelbare giek, waardoor flexibiliteit mogelijk is bij het bereiken van lasten op verschillende hoogtes en afstanden.

Kraanterminologie M

• Hoofdtakel: De primaire takel van een kraan, doorgaans geschikt voor het tillen van de maximaal toegestane last.
• Max belasting: Het absolute maximumgewicht dat een kraan onder ideale omstandigheden veilig kan tillen.
• Maximale straal bij maximale belasting: De maximale horizontale afstand die een kraan veilig kan afleggen om zijn maximaal nominale last te tillen.
• Mechanische handling: Het gebruik van machines en apparatuur om materialen efficiënt te verplaatsen, tillen en manipuleren.
• Meters per minuut (MPM): Een standaardeenheid voor het meten van de snelheid van kraanbewegingen.

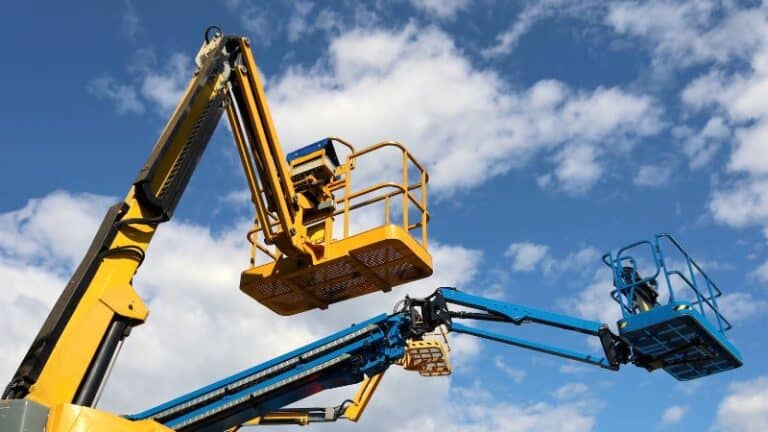

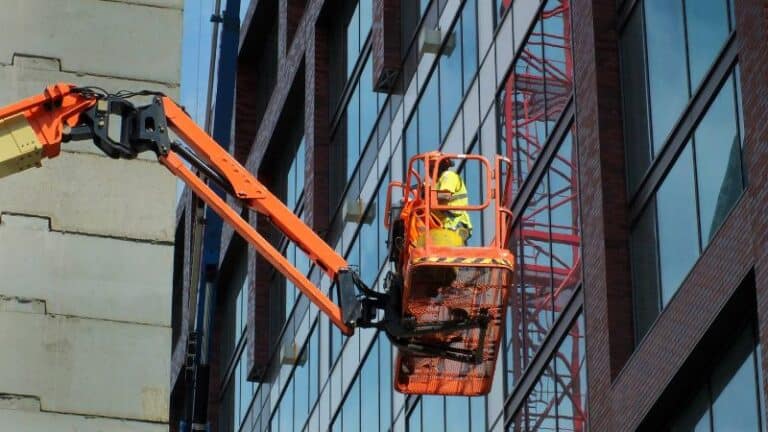

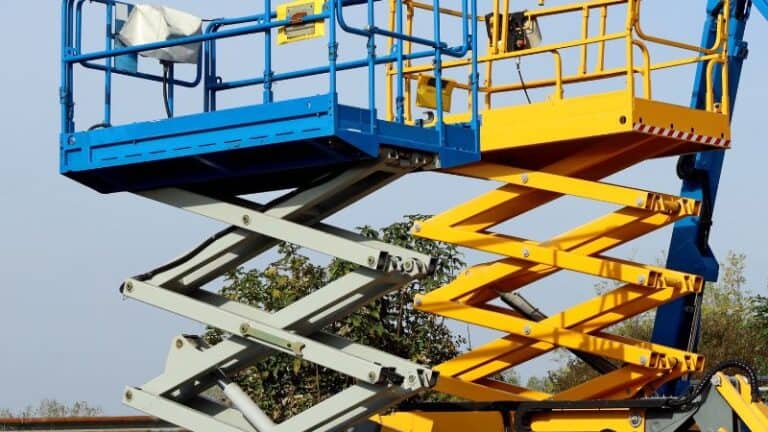

• MEWP: Mobiel hoogwerkplatform. Hoewel het geen kraan is, worden deze platforms gebruikt voor werkzaamheden op hoogte en omvatten ze verschillende typen zoals giekhoogwerkers en schaarhoogwerkers.
• Mobiele kraan: Een kraan gemonteerd op een mobiel platform, waardoor transport tussen werklocaties mogelijk is.
• Mobiele torenkraan: Een torenkraan die zich over een bouwterrein kan verplaatsen en vaak zelfopbouwende eigenschappen heeft voor een efficiënte installatie.
• Mobiliteit: Het gemak waarmee een kraan verplaatst en gepositioneerd kan worden, is een cruciale factor voor de toegankelijkheid van de werklocatie.

Kraanterminologie N

• Nachtwerk: Werkzaamheden die 's nachts plaatsvinden, vereisen vaak speciale verlichting en veiligheidsmaatregelen.
• Normale werkbelasting (NWL): Synoniem met "veilige werkbelasting".

Kraanterminologie O

• Uitlegger: Uitschuifbare balken of steunen worden gebruikt om de stabiliteit van een kraan te vergroten door de basis te verbreden, wat vooral belangrijk is bij het hijsen van zware lasten.
• Bovenloopkraan (OTC): Een kraan die beweegt op een vast bovenliggend railsysteem of een railgeleiding, zoals vaak te vinden is in fabrieken en magazijnen.

Kraanterminologie P

• Puntbelasting: Een belasting die geconcentreerd is op één punt, in tegenstelling tot een belasting die verdeeld is over een groter gebied.
• Katrolblok: Zie “Blokkeren”.

Kraanterminologie R

• Nominale belasting: Zie “Maximale belasting.”
• Terreinkraan: Een mobiele kraan die ontworpen is om te navigeren en te werken op oneffen of moeilijk begaanbaar terrein.
• Loopwiel/schijf: Een katrol die vrij om zijn as draait, gebruikt om de hijskabel om te leiden en wrijving in het hijssysteem van een kraan te verminderen.
• landingsbaan: Een vast railsysteem of balkensysteem dat de beweging van bovenloopkranen ondersteunt en geleidt.

Kraanterminologie S

• Veilige werkbelasting (SWL): Het maximale gewicht dat een kraan veilig kan tillen onder normale bedrijfsomstandigheden, rekening houdend met factoren zoals de configuratie van de kraan en de positie van de last.
• SafeContractor: Een branche-accreditatiesysteem gericht op gezondheids- en veiligheidspraktijken.
• Installatie tijd: De tijd die nodig is om een ​​kraan gebruiksklaar te maken op een bouwlocatie, inclusief montage, het uitklappen van de steunpoten en veiligheidscontroles.
• SSIP: Safety Schemes in Procurement, een branche-accreditatie-instantie.
• Vaste kraan: Een kraan die permanent op een vaste locatie is geïnstalleerd en niet zelfstandig kan bewegen.

Kraanterminologie T

• Telescopische kraan: Een kraan met een telescopisch uitschuifbare giek, waardoor aanpassingsvermogen mogelijk is voor verschillende hijshoogtes en -radii.
• Telescopische heftruckkraan: Een kraan met een telescopische giek, ontworpen voor zowel hijs- als materiaalbehandelingstaken.

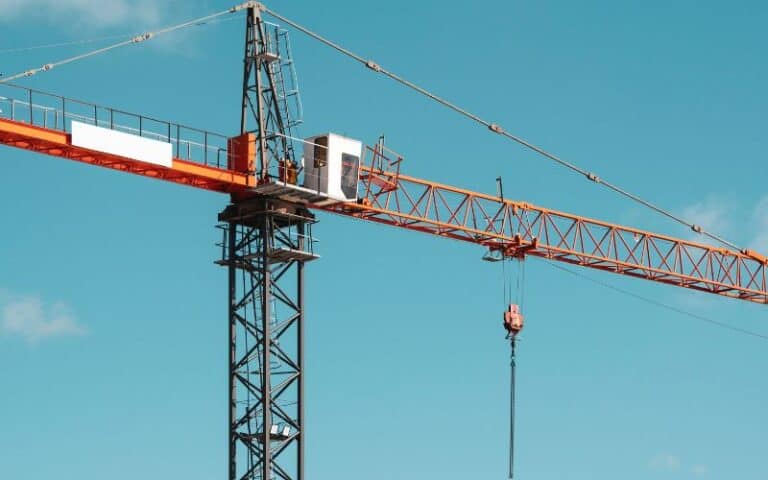

• Bouwkraan: Een kraan die wordt gekenmerkt door zijn hoge, verticale toren en horizontale giek, en die veelvuldig in de bouw wordt gebruikt vanwege zijn hoogte en reikwijdte.
• Karretje: Het beweegbare platform van een bovenloopkraan beweegt langs de brug en draagt ​​de takel en het lastblok.

Kraanterminologie W

• Maximale werklast (WLL): Zie “Veilige werkbelasting.”
• Werkradius: De horizontale afstand van het draaipunt van een kraan tot het midden van de te tillen last is een belangrijke factor die het hefvermogen beïnvloedt.

Kraanterminologie Y

• JukEen juk is een hulpstuk voor kranen, ontworpen om objecten te tillen zoals windturbinebladen, containers en werkkooien.

Deze woordenlijst biedt een basis voor het begrijpen van veelvoorkomende kraanterminologie. Voor specifieke technische informatie of als u vragen heeft over de selectie en bediening van kranen, kunt u contact opnemen met IHURMO. Wij zijn gekwalificeerde professionals.

Veelgestelde Vragen / FAQ

Wat zijn de essentiële zaken om te controleren tijdens een planningssessie voorafgaand aan een hijsoperatie?

U dient de lasttabellen van de kraan, de bodemgesteldheid en mogelijke obstakels te controleren. Het is cruciaal om te zorgen voor de juiste hijsapparatuur, evenals te controleren of al het personeel naar behoren is opgeleid en geïnformeerd.

Kunt u uitleggen wat een kritische hijsbeweging is en wanneer deze van toepassing is op hijswerkzaamheden?

Een kritische hijsoperatie betreft uitzonderlijk zware, complexe of risicovolle lasten. Dit vereist doorgaans nauwgezette planning, extra veiligheidsmaatregelen en speciale vergunningen.

Welke basisprincipes van hijsen moeten alle kraanmachinisten kennen?

Machinisten moeten kennis hebben van lastdynamiek, het zwaartepunt en de inzet van seinwachters. Inzicht in het belang van balans en lastverdeling is eveneens essentieel.
