Ein Lastdiagramm für einen Turmdrehkran gibt die zulässige Tragfähigkeit bei den angegebenen Arbeitsradien für eine bestimmte Krankonfiguration an. Um es zu lesen, bestätigen Sie die Konfiguration, suchen Sie den benötigten Radius und berücksichtigen Sie anschließend die Lastdefinition und Hinweise des Diagramms. Die maximale Tonnage im Krannamen gilt nur in unmittelbarer Nähe des Masts. Entlang des Auslegers nimmt die Tragfähigkeit ab.
Bei der Beschaffung verknüpft das Diagramm einen vorgeschlagenen Kran mit den tatsächlichen Lasten und Positionen des Projekts. Die folgende Vorgehensweise hilft Ihnen, diesen Vergleich anzustellen. Das Heben auf der Baustelle ist eine andere Sache: Es erfolgt gemäß der aktuellen Herstellerdokumentation für den ausgewählten Kran und den genehmigten Hebeverfahren des Projekts.
Konfiguration des Krans vor dem Ablesen der Tragfähigkeiten bestätigen
Prüfen Sie Hersteller, genaues Modell, Diagrammnummer und Revisionsstand. Gleichen Sie dann Auslegerlänge, Einscherung, Betriebsart und alle weiteren in der Dokumentation genannten Konfigurationsbedingungen ab. Ein Diagramm für eine andere Auslegeranordnung oder Seilkonfiguration kann ganz andere Tragfähigkeiten ausweisen.
Die Einscherung beschreibt, wie die Seilstränge den Hakenblock tragen. Sie beeinflusst sowohl die zulässige Last als auch die Betriebsleistung. Wenn das Diagramm mehrere Kurven oder Spalten enthält, ermitteln Sie zunächst, welche davon gilt, bevor Sie einen Radiuswert ablesen.

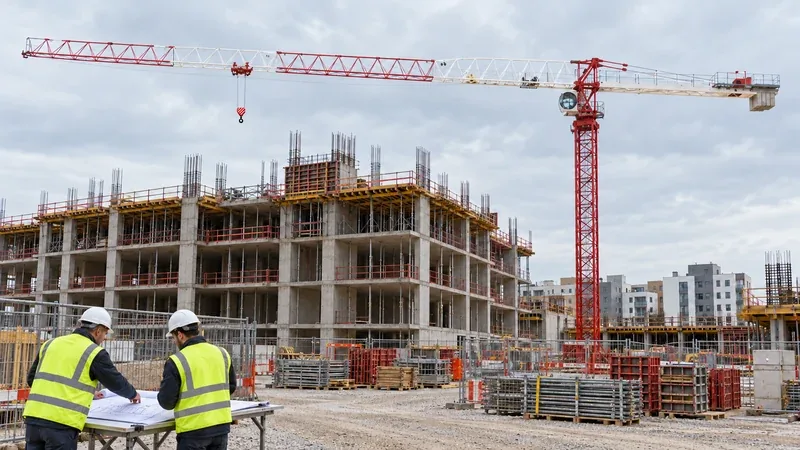

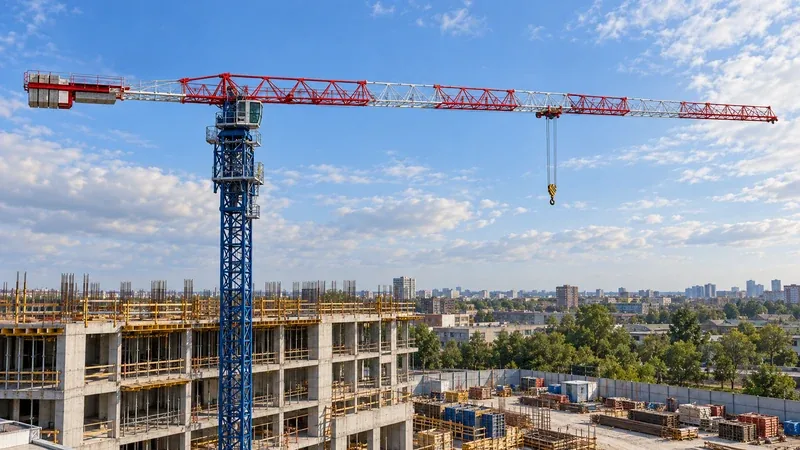

Sie suchen einen Kran dieser Klasse? Wir können das Diagramm für jede vorgeschlagene Konfiguration des IHURMO PT7015-10 10-Tonnen-Obendreher-Turmdrehkrans mit 70-m-Ausleger oder des IHURMO 12-Tonnen-Flachkopf-Turmdrehkrans mit 70-m-Ausleger bereitstellen. Fragen Sie frühzeitig danach, denn die Tonnage und Auslegerlänge im Modellnamen verraten Ihnen nicht die Tragfähigkeit bei Ihrem kritischen Radius. Weitere Krane finden Sie in unserer Turmdrehkran-Produktpalette.
Arbeitsradius ab dem Drehmittelpunkt messen
Der Arbeitsradius ist der horizontale Abstand zwischen dem Drehmittelpunkt des Krans und der Lotlinie der Last. Er wird weder von der nächstgelegenen Mastfläche noch von der Gebäudekante aus gemessen und hat nichts mit der Hakenhöhe zu tun. Falls Ihnen diese Begriffe nicht geläufig sind, erklärt sie unser Leitfaden zur Kranfachsprache.
Markieren Sie den Mittelpunkt des Krans im Baustellenplan und messen Sie bis zu den Aufnahme-, Fahr- und Ablagepositionen. Berücksichtigen Sie den gesamten Weg. Ein Hub, der zunächst deutlich innerhalb der Tragfähigkeit liegt, kann diese überschreiten, wenn sich die Last auf dem Weg zum Ablagepunkt nach außen bewegt.
Bei einem Kran mit horizontalem Ausleger verändert das Verfahren der Laufkatze den Radius. Bei einem Wippauslegerkran verändert das Heben oder Senken des Auslegers die Geometrie. Verwenden Sie die Radius- und Konfigurationsdefinitionen im jeweiligen Handbuch und unterscheiden Sie zwischen Auslegerlänge und Arbeitsradius: Es sind unterschiedliche Messgrößen.
Radiuszeile und geltende Tragfähigkeit ablesen
Suchen Sie den benötigten Radius im Diagramm und lesen Sie die Tragfähigkeit für die bestätigte Konfiguration ab. Prüfen Sie zuerst die Einheiten. Tonnen, Kilogramm und Pfund dürfen niemals verwechselt werden. Wenn Ihnen eine Abkürzung unklar ist, fragen Sie beim Lieferanten nach.
Viele Diagramme zeigen nahe am Mast einen Bereich mit konstanter maximaler Tragfähigkeit, die mit zunehmendem Radius dann abnimmt. Wo dieser Übergang liegt und welche Werte darüber hinaus gelten, hängt vom jeweiligen Kran ab. Eine einfache Formel aus Last mal Radius bildet das Diagramm nicht ab.
| Arbeitsradius | Veranschaulichende Diagramm-Tragfähigkeit (fiktive Werte – kein IHURMO-Diagramm) | Erläuterung |
| 20 m | 6.000 kg | Tragfähigkeit bei diesem angegebenen Radius und fiktiver Konfiguration |
| 30 m | 4.000 kg | Bei größerem Abstand vom Drehmittelpunkt gilt eine geringere Tragfähigkeit |
| 40 m | 2.500 kg | Die Tragfähigkeit im inneren Radiusbereich gilt nicht für größere Radien |
Liegt der benötigte Radius zwischen zwei angegebenen Positionen, befolgen Sie die vom Hersteller vorgegebene Methode. Interpolieren Sie nicht, runden Sie nicht auf den kürzeren Radius ab und verlängern Sie eine Kurve nicht über ihren veröffentlichten Bereich hinaus, es sei denn, die Anweisungen erlauben dies ausdrücklich.
Lastdefinition und Abzüge des Diagramms berücksichtigen
Ermitteln Sie zunächst, welche Bestandteile in der Tragfähigkeit des Diagramms enthalten sind. Listen Sie das zu hebende Objekt, die Anschlagmittel, den Traversenbalken, die Anbaugeräte und alles Weitere auf, was am Haken hängt. Berücksichtigen Sie dann Hakenblock und sonstige Abzüge genau wie vorgeschrieben. Lassen Sie nichts aus und zählen Sie nichts doppelt. Unser Leitfaden zum Anschlagen von Kranlasten behandelt diesen Teil der Liste.
Verwenden Sie geprüfte Gewichte und notieren Sie, woher die Angaben stammen. Ein Lieferschein kann die Nennmasse eines Fertigteils ausweisen, während zusätzliche temporäre Hebevorrichtungen dessen Gewicht erhöhen. Klären Sie alle fraglichen Gewichtsangaben, bevor Sie die Prüfung als abgeschlossen betrachten.
Ein fiktives Beispiel: Laut Diagramm ist ein Objekt mit 2.100 kg zuzüglich 300 kg Anschlagmittel anzusetzen; weitere Abzüge gibt es nicht. Die Vergleichsmasse beträgt 2.400 kg. Verglichen mit dem fiktiven Eintrag für 40 m in der obigen Tabelle ergibt sich rechnerisch eine Differenz von 100 kg. Das ist weder ein empfohlener Betriebszuschlag noch eine Hebefreigabe.
Ein tatsächliches Diagramm kann andere Berechnungsregeln vorgeben und eigene Einschränkungen enthalten. In den Vereinigten Staaten behandeln die OSHA-Anforderungen für den Kranbetrieb die Herstellervorgaben, den Zugang zu Angaben zur Nenntragfähigkeit und den Betrieb innerhalb der Nenntragfähigkeit. Eine Planungstabelle steht unter diesen Anforderungen und ersetzt sie keinesfalls.
Einschränkungen über die Tragfähigkeitsangabe hinaus prüfen
Lesen Sie die Hinweise im Diagramm und im Betriebshandbuch zu Wind, Lastfläche, Geschwindigkeiten und Konfiguration. Eine große Wandtafel kann genug Wind aufnehmen, um Probleme zu verursachen, selbst wenn ihr Gewicht auf dem Papier unbedenklich erscheint. Deckt das Diagramm die geplanten Bedingungen nicht ab, fragen Sie beim Hersteller nach.
Prüfen Sie Hakenhöhe und Freiraum gesondert. Ein hohes Bauteil samt Anschlagmitteln kann die Prüfung von Last und Radius bestehen und beim Einbringen trotzdem mit dem Gebäude kollidieren. Nehmen Sie Aufnahmehöhe, Einbauhöhe und Hindernisse über Kopf in die Planungsunterlagen auf.
Auch Fundamentauslegung, Verankerungen, Montagebedingungen und mögliche Kollisionen mit anderen Kränen oder Bauwerken müssen gesondert geprüft werden. Eine ausreichende Tragfähigkeit im Diagramm nützt nichts, wenn der Kran am vorgesehenen Standort weder sicher stehen noch montiert werden kann.
Das Lastdiagramm in eine Prüfmatrix für das Angebot überführen
Erstellen Sie für jeden kritischen Hub eine Tabellenzeile mit Bauteil, geprüftem Gewicht, Anschlagmitteln, erforderlichen Abzügen, maximalem Radius, Hakenhöhe und dem vorgesehenen Diagrammverweis. Bitten Sie den Lieferanten, alle Hübe zu kennzeichnen, die außerhalb der angebotenen Konfiguration liegen.
Dieser Artikel behandelt das Lesen von Lastdiagrammen. Eine Prüfung von Lasten und Radien anhand eines vollständigen Bauteilverzeichnisses und einer Montagereihenfolge finden Sie in unserem Leitfaden zur Kranauswahl für Betonfertigteile.
Passt ein Hub nicht, prüfen Sie gemeinsam mit dem zuständigen Team eine andere Konfiguration, einen neuen Kranstandort oder einen geänderten Anlieferpunkt. Prüfen Sie anschließend alle von der Änderung betroffenen Hübe erneut. Ein Wechsel zu einem Kran mit einer höheren Tonnageangabe löst das Problem nicht automatisch.
Häufige Fragen zu Lastdiagrammen für Turmdrehkrane
Ist die Spitzentragfähigkeit dasselbe wie die maximale Tragfähigkeit?
Nein. Die Spitzentragfähigkeit gilt beim angegebenen äußersten Radius für die jeweilige Konfiguration. Die maximale Tragfähigkeit gilt üblicherweise nur über einen kürzeren, begrenzten Radiusbereich.
Kann eine Lastmomentberechnung das Diagramm ersetzen?
Nein. Eine einfache Berechnung zeigt, wie sich der Radius auf die Tragfähigkeit auswirkt, kann aber nicht alle konstruktiven, mechanischen und betrieblichen Grenzen abbilden, die im Herstellerdiagramm berücksichtigt sind.
Reicht die Anzeige des Begrenzers für Prüfungen beim Kauf aus?
Nein. Fordern Sie das tatsächliche Diagramm und die Konfigurationsunterlagen an. Ein Begrenzer unterstützt den Bediener am Einsatztag; er ist kein Nachweis dafür, dass der vorgeschlagene Aufstellplan und die Hubfolge geprüft wurden.
