عندما تمر بموقع بناء، فمن المحتمل أن تلاحظ الآلات الشاهقة التي ترفع المواد إلى السماء - هذه هي رافعات البناء، وهي ضرورية لرفع الأحمال الثقيلة.
تشمل الفئات الرئيسية للرافعات المستخدمة في مواقع البناء الرافعات المتحركة والرافعات الثابتة. وقد صُمم كل نوع منها للعمل في بيئات مختلفة ولتلبية احتياجات الرفع المحددة.
سنتناول في هذه المقالة بالتفصيل الأنواع المختلفة من الرافعات الشائعة الاستخدام في البناء لمساعدتك في تحديد واختيار الرافعة المناسبة لمشروعك.
لمحة عامة عن رافعات البناء
تختلف الرافعات في شكلها ووظيفتها لتلبية المتطلبات المحددة لمشاريع البناء المختلفة. إليك شرح مبسط لأنواع الرافعات الرئيسية التي من المحتمل أن تصادفها:
- الرافعات المتحركة: توفر هذه الرافعات مرونة في الموقع بفضل قدرتها على الحركة باستخدام الزلاجات أو الإطارات. وبفضل ذراعها الرافعة التي تتيح الوصول إلى مسافات بعيدة، تُعد هذه الرافعات ضرورية للغاية نظرًا لسهولة حركتها وصغر حجمها نسبيًا.
- الرافعات الثابتة: الرافعات الثابتة هي نوع من الرافعات يتم تركيبها بشكل دائم في موقع ثابت، على عكس الرافعات المتحركة التي يمكنها التنقل في موقع العمل. وأكثر أنواع الرافعات الثابتة شيوعًا هي رافعة برجية. تتميز الرافعات البرجية بارتفاعها وقدرتها على الرفع، وهي مثبتة على الأرض أو مركبة على هيكل. وتُعد مثالية لمشاريع المباني الشاهقة نظراً لمدى وصولها الرأسي والدوراني.
قد يحتاج مشروعك الإنشائي إلى معدات وآلات متنوعة، لكن اختيار الرافعة المناسبة أمر بالغ الأهمية. فكل مكون من مكونات الرافعة، من ذراعها إلى دلوها، يخدم غرضاً محدداً.
الرافعات المتحركة
تُعدّ الرافعات المتنقلة آلات رفع متعددة الاستخدامات، قادرة على التنقل بسهولة عبر مختلف أنواع التضاريس. وبفضل ما توفره من قدرة عالية على الحركة والمرونة، تُعتبر هذه الرافعات ضرورية للمشاريع التي تتغير فيها متطلبات الرفع باستمرار. سيتناول هذا القسم أنواعًا مختلفة من الرافعات المتنقلة.
الرافعات المثبتة على الشاحنات
توفر الرافعات المثبتة على الشاحنات، والمعروفة أيضًا باسم رافعات الشاحنات أو شاحنات الرافعة، توازنًا مثاليًا بين قدرات الرفع وسهولة الحركة. تُركّب هذه الرافعات على هيكل شاحنة، وهي مزودة بإطارات مطاطية تسمح بقيادتها على الطرق العامة. وبفضل دعامات التثبيت الأفقية أو الرأسية، تُسهم هذه الرافعات في تثبيتها أثناء التشغيل. يمتد ذراع الرافعة مباشرةً من الشاحنة، وغالبًا ما يتم تشغيله من كابينة قريبة من ذراع الرافعة. تتميز رافعات الشاحنات بصغر حجمها، لذا فهي تُستخدم عادةً لرفع الأحمال الخفيفة.
رافعات الطرق الوعرة
صُممت رافعات الطرق الوعرة خصيصًا للعمل على الطرق غير الممهدة والوعرة، بما في ذلك الأراضي الموحلة أو الثلجية، وهي مزودة بأربع عجلات مطاطية كبيرة تعمل بمحرك واحد. يُشغل هذا المحرك كلاً من الهيكل السفلي والذراع. تتميز هذه الرافعات بنظام دفع رباعي، مما يوفر قوة جر أكبر ويجعلها مناسبة للأراضي غير المستوية. كما أنها مزودة بدعامات جانبية لضمان الثبات أثناء الرفع.
تُستخدم الرافعات المخصصة للتضاريس الوعرة غالبًا في المناطق الضيقة، ومع ذلك، فهي ليست ممنوعة من السير على الطرق العامة. يحتاج مشغلو الرافعات إلى قيادتها من داخل كابينة تدور مع حركة ذراع الرافعة.
رافعات لجميع التضاريس
كما يوحي الاسم، صُممت الرافعات متعددة الاستخدامات للتعامل مع ظروف متنوعة. تجمع هذه الرافعات بين سهولة نقلها على الطرق الممهدة (مثل الرافعات المثبتة على الشاحنات) وكفاءة الرافعات المخصصة للطرق الوعرة. بفضل إطاراتها متعددة المحاور وأنظمة الدفع الرباعي، تستطيع هذه الرافعات التنقل بسهولة في المواقع الممهدة والوعرة على حد سواء. وتتميز عادةً بسهولة وسرعة التركيب وقدرة رفع عالية.
يجب تجميع الرافعات متعددة الاستخدامات في الموقع لأنها مثبتة أيضًا بواسطة دعامات خارجية.
رافعات سطح السفينة
رافعات سطح النقل هي أصغر أنواع الرافعات ذات العجلات، مزودة بذراع دوار مثبت على سطح أو منصة مسطحة. تتميز هذه الرافعات بسطح يمكن من خلاله رفع الأحمال ونقلها لمسافات قصيرة وإنزالها في الموقع المطلوب. تُستخدم هذه الرافعات عادةً لنقل الأشياء من مكان إلى آخر في مواقع البناء. تتراوح قدرة رفعها عادةً بين 4 و10 أطنان، ولا تتجاوز 25 طنًا.
رافعات مجنزرة
تتميز الرافعات المجنزرة باستخدامها للجنازير بدلاً من الإطارات، مما يمنحها ثباتاً وحركةً فائقة على الأراضي الرخوة كالمستنقعات. ويُعوض غياب الدعامات الجانبية بتوزيع الجنازير لوزن الرافعة على مساحة أكبر. كما تتميز هذه الرافعات بأذرع طويلة، مما يسمح لها برفع الأحمال إلى ارتفاعات شاهقة، وهي مثالية للمشاريع طويلة الأجل في موقع واحد، إذ يجب تفكيكها لنقلها إلى موقع جديد.
الرافعات العائمة
تُسمى الرافعة العائمة أحيانًا بالرافعة البحرية. وتبرز أهمية الرافعات العائمة عندما تمتد مشاريع البناء إلى المياه المفتوحة. تخيلها كرافعات ثقيلة مائية، تُستخدم غالبًا في بناء الجسور والموانئ والمنشآت البحرية. يتيح لك ثباتها وقوتها، وهما عنصران أساسيان في البيئات البحرية، إنجاز مشاريع تتحدى قدرة الرافعات التقليدية الثابتة على العمل بثقة.
الرافعات الثابتة

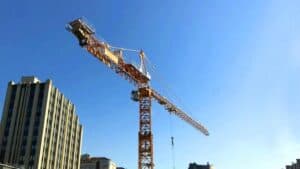

الرافعات البرجية
عندما ترى ناطحة سحاب قيد الإنشاء، فمن المرجح أنك تشاهد رافعة برجية أثناء العمل. تُعد هذه الرافعات العمود الفقري لعملية بناء المباني الشاهقة، إذ تجمع بين صاري شاهق وذراع رافعة وأثقال موازنة لتوفير قوة الرفع والاستقرار اللازمين للمهام الثقيلة والمرتفعة.
رافعات برجية ذاتية التركيب
تُعدّ الرافعات البرجية ذاتية التركيب الخيار الأمثل للمشاريع ذات المساحة والوقت المحدودين. فهي مصممة ليتم تجميعها بسرعة - غالباً باستخدام التحكم عن بُعد - ودون الحاجة إلى رافعات إضافية. الملامح الرئيسية تتضمن صاريًا أقصر وذراعًا قابلة للطي، مما يجعلها سهلة النقل ومثالية للأعمال ذات متطلبات الرفع الخفيفة.
رافعات برج Luffing
تُعدّ الرافعات البرجية ذات الذراع المتحرك ضروريةً للعمل في المناطق المزدحمة. تتميز هذه الرافعات بذراع يمكن رفعه وخفضه لتجنب الاصطدام بالمنشآت المجاورة. والأهم من ذلك، أن تصميمها يقلل من المساحة اللازمة لتشغيل الرافعة، حيث يمكن رفع الذراع إلى وضع شبه عمودي، مما يقلل من المساحة العلوية المطلوبة.
طائر الكركي المطرقة
رافعة رأس المطرقة هي رافعة برجية ثابتة ذات ذراع أفقي طويل يمتد من أعلى البرج، ويشبه شكل المطرقة. يمكن للذراع الدوران 360 درجة حول البرج، مما يوفر نطاق عمل واسع.
الرافعات البرجية المسطحة
تتميز رافعات الأبراج ذات السطح المسطح بعدم وجود الجزء العلوي البارز فوق ذراع الرافعة. يُمكّنها هذا التصميم من العمل في المساحات الضيقة، خاصةً في الأماكن التي قد تتداخل فيها عدة رافعات. وبفضل سطحها المسطح، تُسهّل هذه الرافعات عمليات التجميع والتفكيك بشكل أكثر أمانًا، بالإضافة إلى إمكانية تشغيلها تحت العوائق العلوية، مثل الرافعات الأخرى أو خطوط الكهرباء.
رافعات ثابتة متخصصة
رافعات
صُممت رافعة الجسر الخاصة بك - والتي تتميز بهيكلها الجسري - لأداء مهام تتطلب رفع أوزان ثقيلة على مسار ثابت. تتكون رافعة الجسر النموذجية من رافعة مثبتة على عربة تتحرك على نظام سكة حديدية يُعرف باسم المدرج. وهي مفيدة بشكل خاص في أحواض بناء السفن ومصانع الصلب، حيث تُسهّل التعامل مع المواد الثقيلة ضمن حدودها المحددة.
الرافعات الجسرية/العلوية
تُعرف أيضًا باسم الرافعات الجسرية، وتتكون الرافعات العلوية من مسارين متوازيين مع جسر متحرك يمتد فوقهما. تُعد هذه الرافعات ضرورية في الأماكن المغلقة كالمصانع، حيث تنقل الأشياء باستخدام رافعة أو عربة، مما يُسهم بشكل كبير في رفع كفاءة العمل. ستُقدّر مستوى الدقة والسلامة العالي الذي توفره أثناء عمليات مناولة المواد المكثفة.
تقدم شركة IHURMO مجموعة واسعة من أعمدة الرفع المناسبة لأي موقع عمل، وندعوكم للتواصل معنا لأي استفسار. في حال وجود أي أسئلة، يرجى استشارة خبرائنا.
الأسئلة الشائعة
كيف تختلف الرافعات البرجية عن الرافعات المتنقلة؟
الرافعات البرجية عبارة عن هياكل ثابتة ذات صاري وذراع طويلين، وهي الأنسب للرفع على ارتفاعات عالية وأوزان ثقيلة ضمن منطقة محددة. أما الرافعات المتنقلة، فهي قابلة للتحريك وتُستخدم في مجموعة متنوعة من مهام الرفع التي تتطلب المرونة وسهولة الحركة في جميع أنحاء موقع البناء.
ما هي أسماء أكبر الرافعات المستخدمة في مشاريع البناء؟
تشمل أكبر الرافعات المستخدمة في البناء رافعة Liebherr LR 13000 ورافعة Manitowoc 31000. تم تصميم هذه الرافعات للرفع الثقيل وهي قادرة على رفع آلاف الأطنان بدقة.
هل يمكنك سرد استخدامات أنواع الرافعات المختلفة في مجال البناء؟
بالتأكيد. الرافعات المتنقلة متعددة الاستخدامات وتُستخدم لرفع المواد والمعدات. أما الرافعات البرجية فهي مثالية لبناء المباني الشاهقة. وتُستخدم رافعات الأراضي الوعرة في المناطق غير المستوية. بينما تتحرك الرافعات المجنزرة على مسارات وهي مناسبة للأراضي الرخوة أو الوعرة، في حين تُستخدم رافعات مناولة المواد السائبة لنقل كميات هائلة من المواد مثل الفحم أو المعادن.
ما هي المكونات التي تشكل رافعة برجية نموذجية؟
تتكون رافعة البرج النموذجية من قاعدة، وصاري، وذراع، وخطاف. يقف البرج شامخاً بينما يمتد الذراع أفقياً لرفع المواد من وإلى المرتفعات.
كيف تعمل الرافعة ذاتية التشييد مقارنة بالرافعات التقليدية؟
الرافعات ذاتية التركيب أصغر حجماً من الرافعات التقليدية، ويتم تشغيلها عن بُعد دون الحاجة إلى تجميعها بواسطة رافعة أخرى. تتميز هذه الرافعات بسرعة تركيبها، وكفاءتها العالية في المشاريع قصيرة الأجل أو الأماكن الضيقة، وهي مفيدة بشكل خاص في الأماكن التي تتطلب نقل الرافعات بشكل متكرر.
