แท่นแขวนสั่งทำพิเศษ: ต้องใช้แบบใดบ้างสำหรับมุมอาคารและผนังโค้ง?

การออกแบบแท่นแขวนสั่งทำพิเศษเริ่มจากชุดแบบแปลนผังอาคาร รูปด้าน รูปตัด และข้อมูลโครงรองรับบนหลังคาที่สอดคล้องกัน สำหรับมุมอาคาร ให้ระบุมุม ความยาวของแขนทั้งสองด้าน และสิ่งกีดขวางบริเวณใกล้เคียง สำหรับผนังโค้ง ให้ระบุรูปทรงเรขาคณิตของส่วนโค้งจริง ระยะพื้นที่ที่ต้องการครอบคลุม และการเปลี่ยนแปลงของทั้งสองอย่างตามความสูง ภาพถ่ายหน้างานช่วยให้เราเข้าใจตัวอาคาร แต่ไม่สามารถใช้เป็นข้อมูลออกแบบได้หากไม่มีขนาดกำกับ

เมื่อมีชุดแบบที่ครบถ้วน ผู้จำหน่ายจะตรวจสอบรูปทรงแท่น จุดแขวน น้ำหนักบรรทุก และเส้นทางการเคลื่อนที่ทั้งหมดได้ในคราวเดียว แม้แท่นจะเข้ารูปผนังพอดีเมื่อมองจากด้านบน แต่ก็ยังอาจชนระเบียงที่อยู่ต่ำลงไปสามชั้น หรือจำเป็นต้องใช้โครงรองรับบนหลังคาที่รับน้ำหนักไม่ได้

เริ่มต้นด้วยแบบผังและรูปด้านอาคารที่สำรวจวัดแล้ว

ระบุแนวอาคารในแต่ละระดับที่ปฏิบัติงาน พร้อมเส้นอ้างอิงและหน่วยวัดที่ชัดเจน แสดงพื้นผิวที่ทีมงานต้องเข้าถึงจริง ไม่ใช่เพียงแนวกริดโครงสร้าง ระบุความหนาของวัสดุหุ้มอาคาร ส่วนเว้า ครีบยื่น และองค์ประกอบอื่น ๆ ที่มีผลต่อระยะห่างระหว่างโครงสร้างกับพื้นผิวที่ทำงาน

ในรูปด้าน ให้ระบุขีดจำกัดการเคลื่อนที่ด้านบนและด้านล่าง ระยะร่น หลังคาระหว่างชั้น และส่วนยื่นต่าง ๆ พร้อมเชื่อมโยงแต่ละโซนปฏิบัติงานกับแบบผัง หากรูปทรงพื้นแต่ละชั้นแตกต่างกัน ให้เขียนแบบผังสำหรับรูปทรงแต่ละแบบ แทนการใช้แบบ “ชั้นทั่วไป” เพียงแบบเดียว

แท่นอะลูมิเนียมมาตรฐานของเราเป็นจุดเริ่มต้นที่เหมาะสมสำหรับการสอบถาม: แท่นแขวนอะลูมิเนียมอัลลอย IHURMO ZLP630 (รับน้ำหนักได้ 630 kg) และ แท่นแขวนอะลูมิเนียมอัลลอย IHURMO ZLP800 (รับน้ำหนักได้ 800 kg) อย่างไรก็ตาม แท่นมาตรฐานแบบตรงอาจเหมาะหรือไม่เหมาะกับมุมหรือส่วนโค้งก็ได้ ส่งแบบมาให้เรา แล้วเราจะตรวจสอบรูปแบบการติดตั้งให้สอดคล้องกับแบบ สำหรับงานที่ต้องรับน้ำหนักมากขึ้น ยังมี แท่นแขวนอะลูมิเนียมอัลลอย ZLP1000 และคู่มือ ประเภทของแท่นแขวน ของเราครอบคลุมตัวเลือกที่หลากหลายกว่า

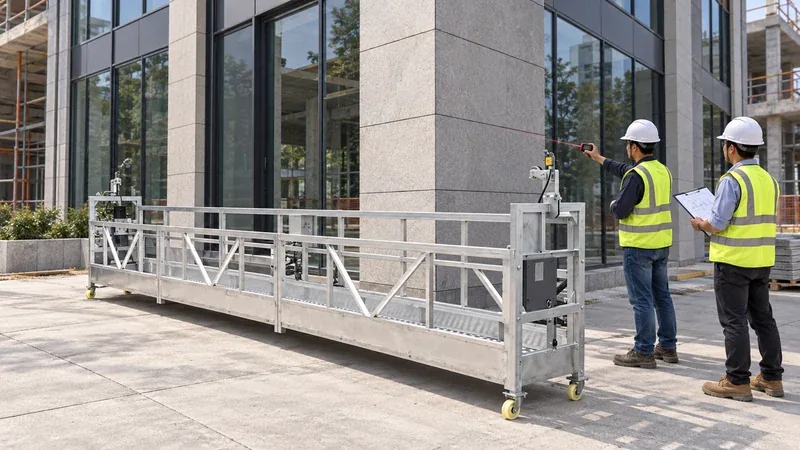

ระบุมิติของมุมอาคาร ส่วนต่อกลับ และระยะเคลียร์รอบด้าน

ระบุว่าผนังอาคารเลี้ยวรอบมุมด้านนอกหรือหักเข้าเป็นมุมด้านใน ให้ขนาดแขนทั้งสองด้านและระบุมุมระหว่างแขน อย่าสันนิษฐานว่ามุมเป็น 90 องศาจากภาพถ่ายหรือสัญลักษณ์สถาปัตยกรรมแบบย่อ เพราะมุมหน้างานมักคลาดเคลื่อนไปสองสามองศา

ระบุตำแหน่งทำงานและพื้นที่ว่างรอบกรอบหน้าต่าง ท่อน้ำฝน และส่วนยื่นของผนังอาคาร เผื่อพื้นที่สำหรับราวกันตกและแสดงตำแหน่งที่จะใช้จัดการเครื่องมือหรือแผงวัสดุ แจ้งให้เราทราบว่าต้องเข้าถึงผนังทั้งสองด้านพร้อมกันหรือสามารถทำงานทีละด้านได้

เมื่อคนและวัสดุเคลื่อนย้ายจากแขนด้านหนึ่งของแท่นเข้ามุมไปยังอีกด้าน แรงปฏิกิริยาที่จุดรองรับจะเปลี่ยนไป ดังนั้น โปรดระบุตำแหน่งบรรทุกตามแผน พร้อมน้ำหนักบรรทุกทั้งหมด ผู้จำหน่ายจะเป็นผู้กำหนดรูปแบบการแขวนและการเชื่อมต่อ การนำส่วนเข้ามุมไปต่อกับแท่นมาตรฐานแบบตรงไม่ใช่การดัดแปลงที่ควรลองทำเอง

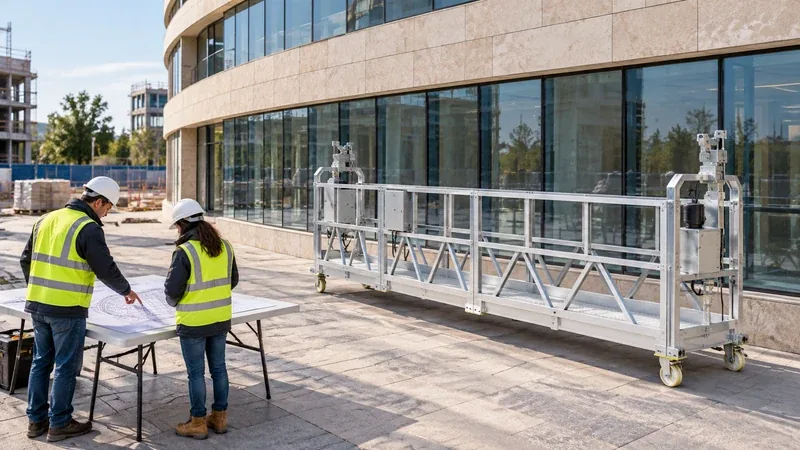

กำหนดผนังโค้งด้วยรูปทรงเรขาคณิต ไม่ใช่แค่ความกว้างค่าเดียว

สำหรับผนังโค้งวงกลม ให้ระบุรัศมี ความยาวส่วนโค้ง และพื้นผิวที่ใช้วัดรัศมี พร้อมระบุขนาดคอร์ดด้วย แสดงความสัมพันธ์ระหว่างพื้นผิวที่ทำงานกับแท่นที่เสนอ และระบุว่าเมื่อมองจากแท่นแล้วส่วนโค้งนูนหรือเว้า

หากผนังไม่ได้เป็นวงกลมจริง ให้ส่งพิกัดที่ระบุขนาดหรือแบบจำลองดิจิทัลที่ตกลงร่วมกัน พร้อมระบุตำแหน่งที่ส่วนโค้งเชื่อมกับส่วนตรง รัศมีค่าเดียวไม่สามารถอธิบายวงรีหรือพื้นผิวที่มีรูปทรงไม่สม่ำเสมอได้

แจ้งให้เราทราบว่าแท่นแบบแยกเป็นช่วงตรง ๆ จะใช้งานได้หรือไม่ หรือต้องให้พื้นแท่นโค้งตามผนังอย่างใกล้ชิด เราจะนำข้อมูลนี้ไปใช้ประกอบการตรวจสอบแบบ แต่ไม่ได้หมายความว่าสามารถต่อโมดูลเข้าด้วยกันด้วยมุมใดก็ได้ตามต้องการ ผู้จำหน่ายจะประเมินจุดต่อและรูปแบบการรองรับที่เสนอทุกครั้ง

แบบหรือรายการ	ข้อมูลขั้นต่ำที่ควรมี	การตัดสินใจที่รองรับ
แบบผังระบุขนาด	มุม รัศมี ส่วนต่อกลับ และระยะเยื้องของผนังอาคาร	รูปทรงและพื้นที่ครอบคลุมของแท่น
รูปด้านอาคาร	ระยะการเคลื่อนที่ ระยะร่น และส่วนยื่น	ระยะเคลียร์ตลอดการเคลื่อนที่
แบบผังหลังคาและรูปตัด	ขอบกันตก โซนรองรับ และทางเข้าถึง	ความเป็นไปได้ของรูปแบบการแขวน
ตารางโหลด	คน เครื่องมือ วัสดุ และตำแหน่ง	การประเมินน้ำหนักบรรทุกและแรงปฏิกิริยา
แผนโลจิสติกส์	พื้นที่ประกอบและเส้นทางขนส่ง	ขนาดโมดูลและการวางแผนติดตั้ง

แสดงโครงรองรับบนหลังคา ขอบกันตก และเส้นทางแขวน

ระบุระดับหลังคา ขนาดขอบกันตก รายละเอียดครอบขอบ ห้องเครื่อง และข้อจำกัดในการเข้าถึง ระบุขนาดโซนรองรับที่เป็นไปได้และระยะห่างจากผนังอาคาร ทำเครื่องหมายบริเวณกันซึมหรือพื้นผิวสำเร็จที่ต้องปกป้อง

ส่งข้อมูลโครงสร้างที่มีมาให้ และระบุว่าใครจะเป็นผู้ประเมินความสามารถในการรับน้ำหนัก ผู้จำหน่ายแท่นจะใช้รูปทรงหน้างานเพื่อเสนอรูปแบบการติดตั้ง จากนั้นผู้เชี่ยวชาญด้านโครงสร้างที่รับผิดชอบจะตรวจสอบแรงปฏิกิริยาและจุดเชื่อมต่อที่ได้ว่าตัวอาคารรองรับได้หรือไม่

เขียนเส้นทางที่คาดว่าจะใช้สำหรับเชือกและสายเคเบิล ตั้งแต่จุดแขวนลงมายังแท่น และตรวจสอบตลอดเส้นทางว่ามีการสัมผัสกับขอบกันตก ส่วนยื่น หรือการเปลี่ยนแปลงรูปทรงผนังหรือไม่ แท่นสั่งทำพิเศษไม่สามารถแก้ปัญหาเส้นทางเชือกที่ไม่เหมาะสมหรือตำแหน่งรองรับที่ใช้ไม่ได้

สำหรับโครงการในสหรัฐอเมริกา ข้อกำหนดนั่งร้านของ OSHA กำหนดให้ออกแบบโดยผู้มีคุณสมบัติเหมาะสมและมีข้อกำหนดเกี่ยวกับอุปกรณ์รองรับระบบแขวน สรุป ข้อกำหนดของ OSHA สำหรับนั่งร้านแขวน ของเราอธิบายประเด็นสำคัญไว้ โครงการในประเทศอื่นต้องผ่านการตรวจสอบตามข้อกำหนดของประเทศปลายทาง และไม่ว่าในกรณีใด แบบสถาปัตยกรรมที่ระบุขนาดคือข้อมูลตั้งต้นสำหรับการออกแบบระบบยึดแขวน ไม่ใช่ตัวแบบออกแบบเอง

เพิ่มข้อมูลโหลดงาน ระบบบริการ และข้อจำกัดในการประกอบ

ระบุจำนวนคนทำงาน น้ำหนักและขนาดของเครื่องมือ วัสดุ และภาชนะ ทำเครื่องหมายจุดที่มีน้ำหนักกระจุกตัวชั่วคราว รวมถึงตำแหน่งที่จะจัดการชิ้นส่วน ขอให้ผู้จำหน่ายกำหนดน้ำหนักบรรทุก น้ำหนักตัวแท่น และการกระจายน้ำหนักที่อนุญาตสำหรับแท่นสั่งทำพิเศษที่เสนอ

ระบุความสูงในการทำงานและระบบจ่ายไฟที่ต้องการใช้ ได้แก่ แรงดันไฟฟ้า จำนวนเฟส และความถี่ แสดงตำแหน่งจุดจ่ายไฟและแนวเดินสาย หากงานใช้สายยางน้ำหรือระบบบริการอื่น ๆ ให้แสดงแนวเดินสายหรือท่อและผลกระทบต่อรูปแบบการติดตั้ง

ระบุขนาดพื้นที่ประกอบ ประตูทางเข้าหลังคา ลิฟต์ และเส้นทางขนส่ง ส่วนแท่นสั่งทำพิเศษที่พอดีกับผนังอย่างสมบูรณ์แบบอาจผ่านประตูหลังคาไม่ได้ ขอขนาดโมดูลและน้ำหนักที่ต้องยกขนตั้งแต่เนิ่น ๆ ขณะที่ยังมีเวลาจัดเตรียมอุปกรณ์ขนส่ง

ควบคุมการแก้ไขแบบก่อนการผลิต

ส่งแบบ PDF ที่ระบุขนาดเพื่อให้ตรวจสอบ พร้อมไฟล์ CAD ที่แก้ไขได้หรือไฟล์รูปทรงตามรูปแบบที่ตกลงกัน หากมี ให้ระบุหน่วย มาตราส่วน วันที่สำรวจ และครั้งที่แก้ไขในแบบทุกแผ่น ใช้ภาพถ่ายที่ติดป้ายระบุตำแหน่งให้ตรงกัน เพื่ออธิบายรายละเอียดที่แบบแสดงได้ไม่ชัดเจน

แยกขนาดจากแบบสถาปัตยกรรม ขนาดที่สำรวจวัดได้ และข้อสมมติที่ยังต้องยืนยันออกจากกันอย่างชัดเจน พร้อมระบุผู้รับผิดชอบในการแก้ไขข้อขัดแย้ง ขนาดชั่วคราวที่ปรากฏในแบบร่างของผู้จำหน่ายยังคงเป็นข้อมูลชั่วคราว ไม่ควรเผลอนำไปใช้เป็นคำสั่งผลิต

ขอแบบผังการติดตั้งที่ประสานข้อมูลแล้ว โดยแสดงโมดูลแท่น ตำแหน่งแขวน ระยะเคลียร์ที่สำคัญ และข้อจำกัดด้านน้ำหนักบรรทุก ตกลงขั้นตอนอนุมัติและระบุแบบฉบับที่ใช้อนุมัติการผลิต หากมีการเปลี่ยนแปลงผนังอาคารในภายหลัง ต้องส่งจุดเชื่อมต่อที่ได้รับผลกระทบทั้งหมดกลับมาตรวจสอบ

เปรียบเทียบขอบเขตงานด้านวิศวกรรมสั่งทำพิเศษและการจัดหา

ตรวจสอบว่าข้อเสนอครอบคลุมงานออกแบบ แบบคำนวณโครงสร้างตามความเหมาะสม ข้อต่อสั่งทำพิเศษ รอก ชุดควบคุม เชือก และอุปกรณ์แขวนหรือไม่ ระบุรายการตรวจสอบต้นแบบหรือการประกอบ การบรรจุ คำแนะนำในการติดตั้ง และข้อกำหนดการรับรองในพื้นที่แยกเป็นรายการ

การเลือกรุ่นและการตรวจสอบรูปทรงเป็นคนละขั้นตอน การเปรียบเทียบ ZLP630, ZLP800 และ ZLP1000 ของเราอธิบายความแตกต่างของรูปแบบมาตรฐาน แท่นรูปทรงสั่งทำพิเศษและน้ำหนักบรรทุกที่รองรับได้ยังต้องผ่านการตรวจสอบแยกต่างหาก

คำถามที่พบบ่อยเกี่ยวกับแท่นแขวนสั่งทำพิเศษ

ภาพถ่ายหน้างานเพียงพอสำหรับการขอใบเสนอราคาเบื้องต้นหรือไม่?

เพียงพอสำหรับเริ่มต้นพูดคุย แต่การกำหนดรูปแบบที่ชัดเจนต้องมีขนาดและข้อมูลโครงรองรับ ราคาเบื้องต้นควรระบุข้อสมมติและข้อมูลที่ยังขาด

แท่นเดียวสามารถรองรับผนังโค้งที่เปลี่ยนไปในแต่ละชั้นได้หรือไม่?

อาจทำได้ ผู้จำหน่ายต้องประเมินรูปทรงทั้งหมดและขอบเขตการเคลื่อนที่ก่อน การเปลี่ยนแปลงของรัศมี ระยะร่น หรือส่วนยื่นอาจต้องใช้รูปแบบการติดตั้งที่ต่างออกไปหรือแบ่งเป็นโซนทำงานแยกกัน

ควรส่งไฟล์รูปแบบใด?

ส่งแบบ PDF ที่ระบุขนาดเพื่อให้ตรวจสอบ พร้อมไฟล์ CAD ที่แก้ไขได้หรือไฟล์รูปทรงตามรูปแบบที่ตกลงกัน หากมี เพิ่มภาพถ่ายหน้างานที่ติดป้ายระบุตำแหน่ง สำหรับรายละเอียดที่แบบแสดงได้ไม่ครบ

ส่งชุดแบบให้ IHURMO ตรวจสอบ

ขอรับการตรวจสอบแท่นแขวนสั่งทำพิเศษ และอัปโหลดแบบผัง รูปด้าน รูปตัด รายละเอียดหลังคา และตารางโหลดที่ระบุขนาดผ่านแบบฟอร์มติดต่อ เพิ่มภาพถ่าย ข้อกำหนดด้านไฟฟ้า ประเทศปลายทาง และกำหนดเวลาติดตั้ง แล้วเราจะประเมินความเป็นไปได้ของรูปแบบการติดตั้งและขอบเขตใบเสนอราคา
